Led Dioda otpornik za napajanje i testiranje Ispravnosti



Led diode se ponašaju kao i obične diode samo što je pad napona na njima nešto veći.

Tipične vrijednosti su:

Infracrvene 1,2 V, crvene 1,85 V, žute 2 V, Zelene 2,15 V. Nove plave diode 3 V. To su vrijednosti kod razumne propusne struje. Zavisno od tehnologije Ga AsP, Gap, GaAsp/GaP, GaAlAs, itd. vrijednosti se mogu malo razlikovati. Na primjer za crvenu diodu to može bit od 1,5 V do 2,1 V.

Tipična struja kroz LED diodu se kreće od 10mA do 30mA.

Ako je napon veći od 3 V dioda je u prekidu. Očito je za Led diode da svijetle kad su ispravne. LED dioda može bit i slaba ali može proći test mjerenja pada napona.

Mjerenje Ohmetrom će u jednom smjeru pokazati 1600 Ohma, a u vodljivom smjeru 50 Ohma. Za infracrvene diode potrebno je imati IC detektor, video kameru, ili ga možete sami napraviti od infra crvenog foto tranzistora LED diode i otpornika od 1kOhm koji su zajedno spojeni u seriju i priključeni na 12 V.

LED diode nikad nemojte spajati na napajanje direktno. Možete ih spojiti na napajanje preko otpornika za ograničavanje struje. Tablica prikazuje vrijednosti otpornika za određeni napon.

Standardne LED diode, naponi 1,8V do 3,4V  i struja 20mA:



Super brightness LED diode

LED diode za pozadinsku rasvjetu LCD TV ekrana:

Original authentic LED LCD TV backlight lamp beads:

3030 1W 3V 300 350MA current cold white light

3030 1W 6V 150MA current cool white light

2835 1W 3V 350MA current cool white light

2835 1W 6V 150MA current cool white light

3535 1W 3V 300-350MA current cool white light

3535 1W 6V 160MA current cool white light

Stvari na koje je potrebno obratiti pozornost pri korištenju LEd dioda:


1. prepoznati vrstu  LED diode

2. razumjeti parametre napona i struje LED dioda.

3. razumjeti pozitivan i negativan smjer LED-a.

4. razumjeti podatke o visokoj temperaturi LED-a, obično oko 220 stupnjeva Celzijusa.

5. Zamjena LED dioda zahtijeva profesionalni stol za grijanje konstantne temperature, koji može prilagoditi temperaturu.



O tome kako razlikovati vrstu LED dioda? Napon? Električna struja?

1, tip LED dioda obično nije napisan na traci svjetiljke, treba je otvoriti leću da biste vidjeli LED diodu, veličina LED diode je njezin model.

2, napon i struja LED diode, početnik općenito ne može vidjeti, što treba testirati s ispitnim napajanjem, 3V LED diode, ispitna snaga nakon napona opterećenja je oko 2,5V, LED diode lampe 6V, ispitna snaga nakon napona opterećenja je oko 5,5 V.  Napon pomnožen strujom je snaga.

Vrste LED Dioda: Raznolikost Svjetlosnih Mogućnosti

LED diode dolaze u različitim vrstama i oblicima, svaka prilagođena određenim potrebama i primjenama. Evo pregleda nekoliko glavnih vrsta LED dioda:

1. Standardne LED Diode: Ove diode predstavljaju osnovni oblik LED tehnologije. Dostupne su u različitim bojama, uključujući crvenu, zelenu, plavu i bijelu svjetlost. Standardne LED diode koriste se u raznim svakodnevnim aplikacijama poput kućne rasvjete i elektronike.
2. SMD (Surface Mount Device) LED Diode: SMD diode su kompaktne i lako se montiraju na površinu tiskane ploče. Ove diode često se koriste u LED trakama i svjetlosnim panelima. SMD tehnologija omogućuje visoku gustoću svjetlosnih elemenata na malom prostoru.
3. COB (Chip on Board) LED Diode: COB diode sastoje se od više LED čipova postavljenih na malu ploču (često silicijevu) kako bi stvorile jedan snažan izvor svjetlosti. Ove diode često se koriste u snažnijim svjetlosnim aplikacijama, kao što su reflektori.
4. RGB LED Diode: RGB diode kombiniraju tri osnovne boje – crvenu, zelenu i plavu – kako bi proizvele širok spektar boja. Ove diode koriste se u rasvjeti gdje se zahtijeva prilagodljivost boje, poput pozadinskog osvjetljenja na televizorima i monitorima.
5. Power LED Diode: Power LED diode karakterizira veća snaga i svjetlina u usporedbi s standardnim diodama. Ove diode često se koriste u svjetlosnim aplikacijama gdje je potrebna snažna i fokusirana svjetlost, kao što su reflektori.
6. High-Power LED Diode: High-power diode imaju još veću snagu od power dioda, pružajući intenzivno svjetlo. Koriste se u zahtjevnim aplikacijama poput javne rasvjete, stadionskih reflektora i specijaliziranih industrijskih svjetala.
7. Filamentne LED Diode: Filamentne LED diode oponašaju izgled klasičnih žarulja s niti, pružajući toplu i ugodnu svjetlost. Ove diode često se koriste u dekorativnoj i ambijentalnoj rasvjeti.
8. Smart LED Diode: Pametne LED diode mogu se povezati s pametnim sustavima putem bežičnih tehnologija poput Bluetootha ili Wi-Fi-ja. Korisnici mogu kontrolirati boje, intenzitet svjetla i raspored paljenja putem pametnih uređaja.

Raznolikost LED dioda pruža širok spektar mogućnosti u različitim aplikacijama, od kućne rasvjete do industrijskih svjetala. Odabir odgovarajuće vrste LED dioda ovisi o specifičnim zahtjevima projekta i željenim karakteristikama svjetlosnog izvora.

Vrste Napajanja za LED Diodama: Osigurajte stabilnost svjetlosnih izvora

Za napajanje LED dioda ključno je odabrati odgovarajuće napajanje kako bi se osigurala stabilnost, učinkovitost i dugovječnost. Evo nekoliko glavnih vrsta napajanja za LED diode:

1. Constant Voltage Napajanje: Ova vrsta napajanja osigurava stalnu izlaznu napon LED diodama. Najčešće se koristi za LED trake i rasvjetne panele. Stabilan napon važan je kako bi se spriječile oscilacije svjetlosne jačine.
2. Constant Current Napajanje: Za mnoge LED diode optimalnije je konstantno strujno napajanje. Ova vrsta napajanja održava stalnu struju unutar LED kruga, osiguravajući ravnomjernu svjetlinu i produžujući vijek trajanja dioda.
3. Dimmable Napajanje: Dimabilno napajanje omogućuje prilagodbu intenziteta svjetlosti LED dioda. To je korisno u situacijama gdje je potrebna promjenjiva rasvjeta, poput ambijentalne ili dekorativne rasvjete.
4. Pulse Width Modulation (PWM) Napajanje: PWM napajanje regulira svjetlosnu jačinu mijenjanjem omjera vremena kada je svjetlo uključeno i isključeno. Ova tehnika omogućuje kontrolu intenziteta svjetlosti bez promjene izlaznog napona.
5. Baterijsko napajanje: LED diode mogu se napajati pomoću baterija, što ih čini prijenosnima i neovisnima o električnoj mreži. Ova vrsta napajanja često se koristi u prijenosnim svjetiljkama i uređajima.
6. Solarno Napajanje: Za ekološki osviještene primjene, solarno napajanje je izvrsna opcija. Solarni paneli pretvaraju sunčevu energiju u električnu, napajajući LED diode bez potrebe za tradicionalnim izvorima struje.
7. Emergency Napajanje: U situacijama hitnosti, LED diode mogu biti opremljene hitnim napajanjem koje automatski prelazi na baterijsko napajanje u slučaju prekida struje.
8. Driveri za LED Svjetla: LED svjetla često dolaze s ugrađenim drajverima (driverima) koji kontroliraju napon i struju kojom se napajaju. Drajveri igraju ključnu ulogu u održavanju stabilnosti i pouzdanosti LED svjetla.

Odabir odgovarajuće vrste napajanja ovisi o specifičnostima LED dioda, aplikacijama i okolnostima u kojima se koriste. Pravilno napajanje ključno je za postizanje optimalne svjetlosne učinkovitosti i produženje životnog vijeka LED dioda.

Ispitivanje Ispravnosti LED Dioda:

Ispitivanje ispravnosti LED dioda važan je korak kako bi se osigurala dugovječnost i optimalna radna učinkovitost. Evo nekoliko koraka koje možete poduzeti kako biste provjerili ispravnost LED dioda:

1. Vizualna Inspekcija: Pažljivo pregledajte LED diode kako biste provjerili jesu li sve dobro postavljene, bez očiglednih fizičkih oštećenja. Obratite pažnju na eventualne pukotine ili oštećenja na površini dioda.
2. Mjerenje Naponom: Koristite multimeter za mjerenje napona na LED diodama. Provjerite jesu li naponi unutar specifikacija proizvođača. Ovaj korak pomaže u osiguravanju da diode primaju pravilni napon.
3. Mjerenje Strujom: Mjerenje struje koja prolazi kroz LED diode također je važno. Ovo osigurava da diode ne primaju preveliku ili premalu struju, čime se smanjuje rizik od oštećenja.
4. Provjeravanje Temperatura: Visoka temperatura može utjecati na rad LED dioda. Koristite termalnu kameru ili infracrveni termometar kako biste provjerili temperaturu oko dioda tijekom rada. Ako su diode pretopljene, to može ukazivati na problem.
5. Testiranje Sa Svjetlosnim Senzorom: Ako su diode dio sustava rasvjete, koristite svjetlosni senzor za provjeru svjetlosne jačine koju proizvode. Ovo osigurava da diode održavaju željenu svjetlinu.
6. Kontrola Kontakata i Spojeva: Osvježite kontakte i spojeve kako biste bili sigurni da nema korozije ili oksidacije. Loši kontakti mogu uzrokovati neregularnosti u radu LED dioda.
7. Upotreba Testera Svjetlosne Emitcije: Specijalizirani testeri koji mjeri emitiranu svjetlost mogu pružiti detaljniji uvid u performanse LED dioda. Ovo je posebno korisno u profesionalnim postavkama.
8. Provjeravanje Dimenzija Struje: Ako koristite konstantno strujno napajanje, provjerite dimenzije struje i usporedite ih s preporučenim vrijednostima proizvođača.

Ako primijetite bilo kakve nepravilnosti tijekom ovih ispitivanja, razmotrite zamjenu oštećenih LED dioda ili popravak sustava. Redovito ispitivanje pomaže u održavanju učinkovitosti i dugovječnosti LED svjetala.



Višenamjenski tester za LED TV pozadinsko osvjetljenje & Pogonska ploča s konstantnom strujom

Predstavljanje proizvoda

Ispitivanje napona i struje pogonske ploče konstantne struje u stvarnom vremenu.
1. Testiranje LED traka, LED panela, pojedinačnih LED dioda, COB izvora rasvjete i tako dalje.
2. Testiranje pozadinskog osvjetljenja LED TV-a, zaslona, ​​računala itd.
3. Kompatibilan sa svim LED trakama (visokog ili niskog napona).
4. Ručno podešavanje raspona ispitnog napona (20-330V/DC) i struje (20-150mA).
Podešavanje napona pri otvorenom krugu (bez opterećenja) i podešavanje struje s opterećenjem ili kontaktnim sondama zajedno.
5. Nema izgaranja prilikom testiranja jedne LED diode s pogrešnim polaritetom. (Postavite napon na oko 20 V i prekidač struje na 1 mA)
6. Ispitivanje parametara napona raznih elektroničkih komponenti.
7. Testiranje LED svjetla na vozilu.

Metode ispitivanja LED dioda

Zadana tvornička postavka: Izlazni napon 330 V, Izlazna struja 30 mA. Možete testirati pozadinsko osvjetljenje TV-a bilo koje veličine na ovim zadanim postavkama.
1. Samotestiranje: Uključite utikač, uključite prekidač. Napon je oko 330V, struja je 0; Spojite sonde zajedno, napon se mijenja na 0, a struja na oko 50 mA, a zatim se može započeti s testiranjem.
2. U testiranju:
Napon = ‘0’, KRATKI SPOJ.
Napon = ‘330V’, OTVORENI KRUG.
3. Ispitivanje jedne LED kuglice (postavite napon na oko 20 V i prekidač struje na 1 mA):
A. S ispravnim polaritetom: napon koji pokazuje na testeru normalne LED kuglice je oko 80% nazivnog napona, na primjer, radni napon LED kuglice je 2,4 V ako je njen nazivni napon 3 V;
B. S pogrešnim polaritetom: Napon prikazuje napon otvorenog kruga.
4. Testiranje LED traka: Postavite napon na oko 200 V, promijenite struju ako je potrebno prilagodite svjetlinu.

Metoda testiranja bez rastavljanja zaslona

Isključite napajanje TV-a, isključite utičnice sučelja ploče sa konstantnom strujom i svjetlosne trake, umetnite crvenu i crnu olovku testera u anodu i katodu sučelja LED svjetlosne trake.B. LED traka je uključena (potrebne su reference testiranja upravljačke ploče s konstantnom strujom kako bi se utvrdilo je li pozadinsko osvjetljenje normalno ili ne).napon = 0, KRATKI SPOJ. Napon ≥ 300 V, OTVORENI KRUG.A. LED traka nije uključena (potrebno je ukloniti ekran za popravak): 2. Jedna LED traka Ispitivanje napona svake trake i njihovo snimanje. Usporedite napon svake trake, normalno je ako su razlike <2 V ili <3%.
1. Višestruke LED trake

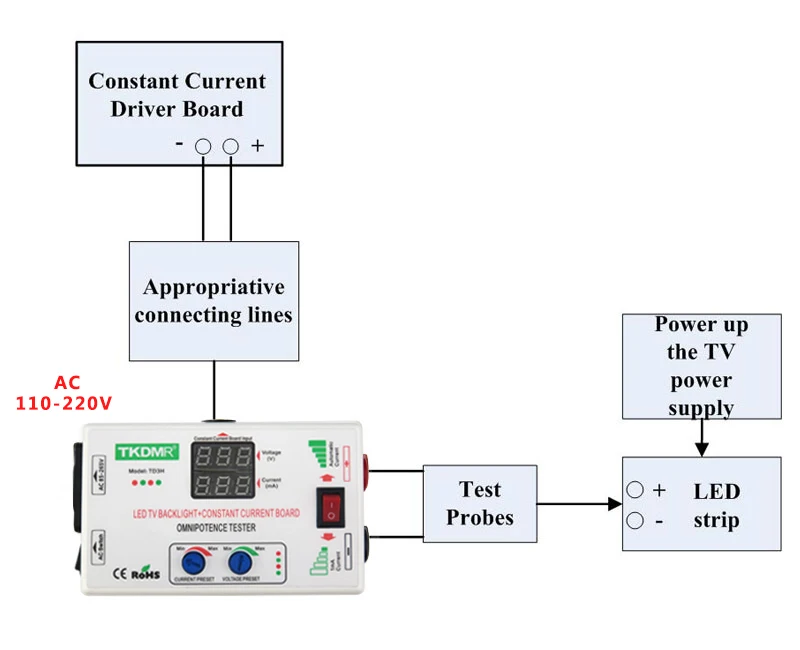

Metoda ispitivanja upravljačke ploče s konstantnom strujom

Situacija testiranja: LED traka pozadinskog osvjetljenja uključena je na testeru, ali ne radi s pločom s konstantnom strujom;
A. Prekinite napajanje TV-a, odspojite utičnice sučelja ploče za konstantnu struju i svjetlosne trake;
B. Spojite ploču s konstantnom strujom s ispitivačem pomoću kabela u kompletu na desnom polaritetu.
C. Umetnite crvenu i crnu olovku testera u anodu i katodu sučelja LED svjetlosne trake
D. Uključite TV.
E. Ispitni napon >30 V, struja > 30 mA i održavati stabilnim, a LED traka radi normalno, tada je ploča s konstantnom strujom normalna.

Imajte na umu da se napon podešava kada je strujni krug otvoren, a struja se podešava za vrijeme kratkog spoja.

Uvođenje dodatne funkcije

Ispitivanje napona elektrolitskog kondenzatora:
Spojite crnu olovku s katodom elektrolitskog kondenzatora, a crvenu olovku s anodom. Vrijednost napona prikazana na voltmetru u početku će brzo rasti. Kad se postigne određena točka, brzina porasta će se osjetno usporiti. U ovom trenutku prikazana vrijednost napona je stvarni podnosivi napon ispitivanog elektrolitskog kondenzatora. (Kondenzatori su kvalificirani ako je stvarna vrijednost napona viša od naznačene vrijednosti napona)
Napomena: Izbjegavajte pucanje kondenzatora, vrijeme testiranja ne bi trebalo biti predugo.
1. Postavite napon oko 20 V i struju na 1 mA kada testirate reference napona dioda, trioda, MOS cijevi i IC.
2. Postavite napon oko 330 V i struju na 1 mA kada testirate probojni napon kondenzatora, stabilnih volta, piezootpora i TVS-a.
