Raspberry Pi Izrada pametnog kućnog sistema s Raspberry Pi-em: Detaljan vodič za početnike



Uvod

Pametne kuće više nisu samo luksuz, već postaju standard, zahvaljujući rastućem broju dostupnih i pristupačnih tehnologija. Raspberry Pi, mali i svestrani računalni modul, otvara vrata za DIY (uradi sam) pametne kućne projekte koji ne zahtijevaju velike investicije. Ovaj vodič će vam pokazati kako stvoriti osnovni pametni kućni sustav koristeći Raspberry Pi i nekoliko dodatnih komponenti.

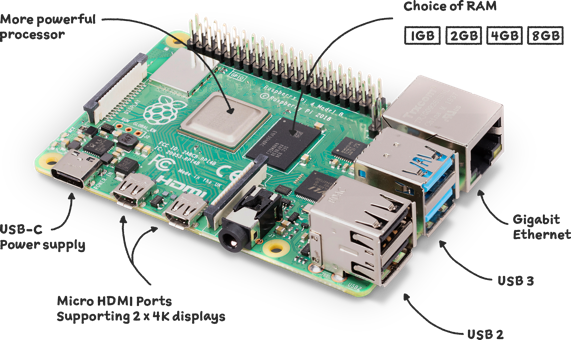

1. Što je Raspberry Pi?

Raspberry Pi je mali, ali moćan računalni modul koji možete koristiti za različite projekte, uključujući pametne kućne sustave. Njegove prednosti su:

  • Pristupačnost: Dostupan je po povoljnoj cijeni u usporedbi s drugim računalima.
  • Fleksibilnost: Raspberry Pi može pokretati razne aplikacije, povezivati se s brojnim uređajima i senzorima, te podržava programiranje u nekoliko jezika.
  • Zajednica: Postoji velika zajednica korisnika i entuzijasta, što znači da lako možete pronaći podršku i dodatne resurse.

2. Zašto odabrati Raspberry Pi za pametnu kuću?

Raspberry Pi je odličan izbor za pametne kuće jer:

  • Omogućava centraliziranu kontrolu svih pametnih uređaja.
  • Podržava različite protokole povezivanja, uključujući WiFi, Bluetooth i Zigbee.
  • Omogućava instalaciju popularnih alata i platformi kao što su Home Assistant, OpenHAB, Domoticz i Node-RED.

3. Priprema: Postavljanje Raspberry Pi-a

Za početak, potrebno je postaviti Raspberry Pi i osigurati potrebnu infrastrukturu.

Potrebni materijali:

  • Raspberry Pi (preporučeno model 3 ili 4)
  • MicroSD kartica (najmanje 16 GB)
  • Napajanje za Raspberry Pi
  • Kućište za Raspberry Pi
  • HDMI kabel (za spajanje s monitorom, ako je potrebno)
  • Pristup internetu (WiFi ili Ethernet)

Postavljanje:

  1. Preuzmite
    Raspberry Pi OS     sa službene stranice.
  2. Instalirajte OS na microSD karticu koristeći alat kao što je Balena Etcher.
  3. Umetnite karticu u Raspberry Pi i spojite ga na napajanje i mrežu.
  4. Pokrenite Raspberry Pi i konfigurirajte osnovne postavke kao što su WiFi i regionalne postavke.

4. Instalacija Home Assistant-a

Home Assistant je besplatna i otvorena platforma koja omogućava praćenje i kontrolu svih pametnih uređaja u domu. Pomoću nje možete povezati uređaje različitih proizvođača na jedno sučelje.

Koraci za instalaciju:

  1. Otvorite terminal na Raspberry Pi-u ili pristupite preko SSH.
  2. Unesite sljedeće komande kako biste instalirali Docker, potreban za Home Assistant:
    bash
    sudo apt update
sudo apt install -y docker.io
  3. Preuzmite i pokrenite Home Assistant Docker kontejner:
    bash
    sudo docker run -d --name=homeassistant --restart=always -v /home/pi/homeassistant:/config -e TZ=Europe/Zagreb --network=host homeassistant/home-assistant:stable
  4. Nakon nekoliko minuta, pristupite Home Assistantu putem web preglednika na adresi http://localhost:8123 (ili zamijenite „localhost“ IP adresom Raspberry Pi-a).

5. Dodavanje uređaja i senzora

Sada kada imate osnovnu postavku, vrijeme je za povezivanje uređaja i senzora.

Potrebne komponente:

  • Pametne žarulje: Omogućavaju daljinsko podešavanje svjetla i boje.
  • Senzori pokreta: Otkrivaju pokret i mogu aktivirati svjetla ili alarme.
  • Pametni utikači: Omogućavaju daljinsko upravljanje uređajima putem aplikacije.
  • Senzori za temperaturu i vlagu: Prate uvjete u prostoriji i aktiviraju grijanje ili hlađenje.

Kako dodati uređaje:

  1. U Home Assistant sučelju idite na Settings > Devices & Services.
  2. Odaberite opciju Add Integration i potražite uređaj ili protokol (npr. Zigbee, Z-Wave).
  3. Pratite upute kako biste povezali uređaj s Home Assistantom.

Home Assistant će prikazati sve povezane uređaje, a možete ih organizirati po prostorijama i dodati prilagođene automatizacije.

6. Automatizacije u pametnoj kući

Jedna od glavnih prednosti pametne kuće su automatizacije. Home Assistant omogućava stvaranje različitih automatizacija koje možete prilagoditi svojim potrebama.

Primjeri automatizacija:

  1. Uključivanje svjetla prilikom dolaska kući: Kada senzor pokreta detektira ulazak u kuću, svjetla se automatski pale.
  2. Automatsko gašenje uređaja uvečer: Pametni utikači mogu isključiti uređaje poput TV-a ili radijatora nakon određene satnice.
  3. Obavijesti o stanju u kući: Možete postaviti Home Assistant da vam šalje obavijesti o temperaturi, vlazi ili otvaranju vrata.

Kako postaviti automatizaciju:

  1. Idite na Configuration > Automations u Home Assistantu.
  2. Odaberite Add Automation i kreirajte pravila na osnovu uvjeta i akcija.
  3. Primjer automatizacije:
    • Uvjet: Senzor pokreta detektira pokret.
    • Akcija: Uključi svjetlo u hodniku.

7. Praćenje potrošnje energije

Raspberry Pi i Home Assistant omogućavaju praćenje potrošnje energije, što je korisno za upravljanje troškovima.

Kako mjeriti potrošnju energije:

  1. Koristite pametne utikače s funkcijom mjerenja potrošnje.
  2. Dodajte ih u Home Assistant i pratite potrošnju putem grafova.

Prednosti praćenja potrošnje energije:

  • Smanjenje potrošnje pomoću uvida u najveće trošitelje.
  • Automatizacija gašenja uređaja u periodima kada se ne koriste.
  • Praćenje promjena u potrošnji energije tijekom različitih godišnjih doba.

8. Sigurnosni sustav s kamerama

Sigurnosne kamere su ključni dio pametne kuće. S Raspberry Pi-em možete povezati različite vrste kamera i pratiti dom putem aplikacije.

Postavljanje sigurnosnih kamera:

  1. Koristite USB ili IP kamere kompatibilne s Raspberry Pi-em.
  2. Instalirajte MotionEye na Raspberry Pi za jednostavno postavljanje kamera.
    bash
    sudo apt install motion
  3. Nakon instalacije, MotionEye će omogućiti pregledavanje kamere putem web sučelja.

Automatizacija kamera:

  • Aktivirajte kamere samo kad nikog nema kod kuće.
  • Postavite notifikacije za detekciju pokreta.

9. Glasovno upravljanje putem Google Asistenta ili Amazon Alexa

Glasovno upravljanje daje dodatnu praktičnost, posebno kada su vam ruke zauzete ili želite brz pristup određenim funkcijama.

Postavljanje Google Asistenta:

  1. U Home Assistantu idite na Configuration > Integrations i potražite opciju Google Assistant.
  2. Slijedite korake za konfiguraciju i autentifikaciju.
  3. Nakon postavljanja, možete koristiti glasovne naredbe za upravljanje uređajima, poput “Uključi svjetla u dnevnom boravku”.

Postavljanje Amazon Alexe:

  1. Dodajte Amazon Alexa integraciju putem Home Assistant sučelja.
  2. Slijedite upute za povezivanje računa.

10. Prilagođavanje sučelja

Home Assistant ima fleksibilno sučelje koje možete prilagoditi svojim potrebama. Možete kreirati nadzorne ploče s najvažnijim informacijama i kontrolama.

Kako prilagoditi sučelje:

  1. Idite na Overview i odaberite opciju Edit Dashboard.
  2. Dodajte widgete i prilagodite ih prema sobama ili funkcijama (svjetla, temperatura, sigurnosne kamere).
  3. Kreirajte posebne kartice za automatske radnje, obavijesti i scene.

11. Izazovi i savjeti za uspješan projekt

  • Stabilnost mreže: Pobrinite se za snažnu WiFi mrežu ili koristite Ethernet kako bi uređaji bili uvijek dostupni.
  • Pravilno postavljanje senzora: Pronađite optimalna mjesta za senzore kako bi osigurali točnost podataka.
  • Redovita ažuriranja: Home Assistant i dodaci često dobivaju ažuriranja koja povećavaju stabilnost i funkcionalnost.

Zaključak

Raspberry Pi pruža beskonačne mogućnosti za izradu pametnog kućnog sustava prilagođenog vašim potrebama. Od jednostavnih funkcija, poput paljenja svjetla i praćenja temperature, do složenijih postavki s automatizacijama i sigurnosnim kamerama, Raspberry Pi omogućava da izgradite sustav koji će vaš dom učiniti modernijim i praktičnijim.

S pametnim sustavom s Raspberry Pi-em, kontrola nad vašim domom nikad nije bila lakša i pristupačnija.
